اندازهگیری جابجایی زاویهای یک شفت موتور DC در بسیاری از کاربردها، از اتوماسیون صنعتی گرفته تا رباتیک و سیستمهای خودرو، یک کار حیاتی است. به عنوان تامین کننده شفت موتور DC، ما اهمیت اندازه گیری دقیق جابجایی زاویه ای را برای عملکرد مناسب موتورهای DC درک می کنیم. در این پست وبلاگ، روشها و تکنیکهای مختلفی برای اندازهگیری جابجایی زاویهای شفت موتور DC به همراه مزایا و محدودیتهای آنها را بررسی خواهیم کرد.
1. رمزگذارها
انکودرها یکی از متداول ترین وسایلی هستند که برای اندازه گیری جابجایی زاویه ای شفت موتور DC مورد استفاده قرار می گیرند. آنها با تبدیل حرکت چرخشی شفت به یک سیگنال الکتریکی کار می کنند که می تواند برای تعیین موقعیت و سرعت موتور استفاده شود. دو نوع اصلی رمزگذار وجود دارد: رمزگذار نوری و رمزگذار مغناطیسی.
رمزگذارهای نوری
رمزگذارهای نوری از یک منبع نور و یک آشکارساز نوری برای تشخیص حرکت یک دیسک در حال چرخش با یک سری الگوهای مات و شفاف استفاده می کنند. با چرخش دیسک، نور از نواحی شفاف عبور می کند و توسط نواحی مات مسدود می شود و یک سری پالس ایجاد می کند که می توان آنها را برای تعیین جابجایی زاویه ای شفت شمارش کرد. انکودرهای نوری وضوح و دقت بالایی را ارائه می دهند و آنها را برای برنامه هایی که نیاز به کنترل دقیق موقعیت دارند مناسب می کند. با این حال، آنها به گرد و غبار، خاک و رطوبت حساس هستند که می تواند بر عملکرد آنها تأثیر بگذارد.
رمزگذارهای مغناطیسی
رمزگذارهای مغناطیسی از یک میدان مغناطیسی و یک حسگر مغناطیسی برای تشخیص حرکت یک آهنربا در حال چرخش یا یک الگوی مغناطیسی روی شفت استفاده می کنند. با چرخش شفت، میدان مغناطیسی تغییر می کند و سنسور سیگنال الکتریکی تولید می کند که می تواند برای تعیین جابجایی زاویه ای استفاده شود. انکودرهای مغناطیسی در مقایسه با انکودرهای نوری قوی تر و کمتر به عوامل محیطی حساس هستند. آنها همچنین نسبتا ارزان هستند و نصب آنها آسان است. با این حال، آنها معمولا وضوح و دقت کمتری نسبت به رمزگذارهای نوری دارند.
2. پتانسیومتر
پتانسیومترها روش ساده و مقرون به صرفه دیگری برای اندازه گیری جابجایی زاویه ای شفت موتور DC هستند. پتانسیومتر یک مقاومت متغیر است که مقاومت خود را بر اساس موقعیت بازوی برف پاک کن تغییر می دهد. هنگامی که شفت موتور می چرخد، بازوی برف پاک کن در امتداد عنصر مقاومتی پتانسیومتر حرکت می کند و مقاومت را تغییر می دهد و سیگنال الکتریکی متناسب با جابجایی زاویه ای تولید می کند.
استفاده از پتانسیومترها آسان است و می توانند سیگنال خروجی پیوسته را ارائه دهند. آنها همچنین نسبتاً ارزان هستند و می توانند در طیف گسترده ای از کاربردها استفاده شوند. با این حال، وضوح و دقت محدودی دارند و میتوانند در طول زمان تحت تأثیر ساییدگی و پارگی مکانیکی قرار گیرند.
3. سنسور اثر هال
سنسورهای اثر هال بر اساس اثر هال هستند، که تولید اختلاف ولتاژ در یک هادی الکتریکی زمانی است که یک میدان مغناطیسی عمود بر جریان جریان اعمال شود. در زمینه اندازهگیری جابجایی زاویهای یک شفت موتور DC، میتوان از حسگر اثر هال برای تشخیص موقعیت یک آهنربا در حال چرخش یا یک الگوی مغناطیسی روی شفت استفاده کرد.
با چرخش شفت، میدان مغناطیسی تغییر می کند و حسگر اثر هال سیگنال الکتریکی تولید می کند که می تواند برای تعیین جابجایی زاویه ای استفاده شود. سنسورهای اثر هال قوی، قابل اعتماد و غیر حساس به گرد و غبار، خاک و رطوبت هستند. آنها همچنین نسبتاً ارزان هستند و می توانند سطح بالایی از دقت را ارائه دهند. با این حال، آنها معمولاً وضوح کمتری در مقایسه با رمزگذارها دارند.
4. حل کننده ها
حلکنندهها دستگاههای الکترومغناطیسی هستند که میتوانند برای اندازهگیری جابجایی زاویهای شفت موتور DC استفاده شوند. آنها از یک استاتور و یک روتور تشکیل شده اند که استاتور دارای دو یا چند سیم پیچ و روتور دارای یک سیم پیچ است. هنگامی که یک جریان متناوب به سیمپیچهای استاتور اعمال میشود، یک میدان مغناطیسی ایجاد میشود و سیمپیچ روتور ولتاژی را القا میکند که متناسب با جابجایی زاویهای شفت است.
Resolver ها دقت و قابلیت اطمینان بالایی را ارائه می دهند و برای برنامه هایی که نیاز به دقت و پایداری بالایی دارند مناسب هستند. همچنین نسبت به سایر روش های اندازه گیری حساسیت کمتری نسبت به عوامل محیطی دارند. با این حال، آنها نسبتا گران هستند و به پردازش سیگنال پیچیده برای استخراج اطلاعات جابجایی زاویه ای نیاز دارند.
5. انتخاب روش اندازه گیری مناسب
هنگام انتخاب روشی برای اندازه گیری جابجایی زاویه ای شفت موتور DC، عوامل متعددی از جمله دقت مورد نیاز، وضوح، هزینه، شرایط محیطی و الزامات کاربردی خاص باید در نظر گرفته شود.
- دقت و وضوح: در صورت نیاز به دقت و وضوح بالا، رمزگذارها یا حل کننده ها ممکن است بهترین انتخاب باشند. رمزگذارهای نوری می توانند وضوح بسیار بالایی ارائه دهند، در حالی که رزولورها دقت و پایداری بالایی را ارائه می دهند.
- هزینه: پتانسیومترها و سنسورهای اثر هال عموماً مقرون به صرفه ترین گزینه ها هستند، در حالی که رمزگذارها و حل کننده ها گران تر هستند.
- شرایط محیطی: اگر برنامه در معرض گرد و غبار، کثیفی یا رطوبت باشد، رمزگذارهای مغناطیسی یا حسگرهای جلوه هال به دلیل استحکام مناسبتر هستند.
- الزامات برنامه: الزامات خاص کاربرد مانند سرعت موتور، دامنه جابجایی زاویه ای و نیاز به اندازه گیری پیوسته یا گسسته نیز بر انتخاب روش اندازه گیری تأثیر می گذارد.
محصولات شفت موتور DC ما

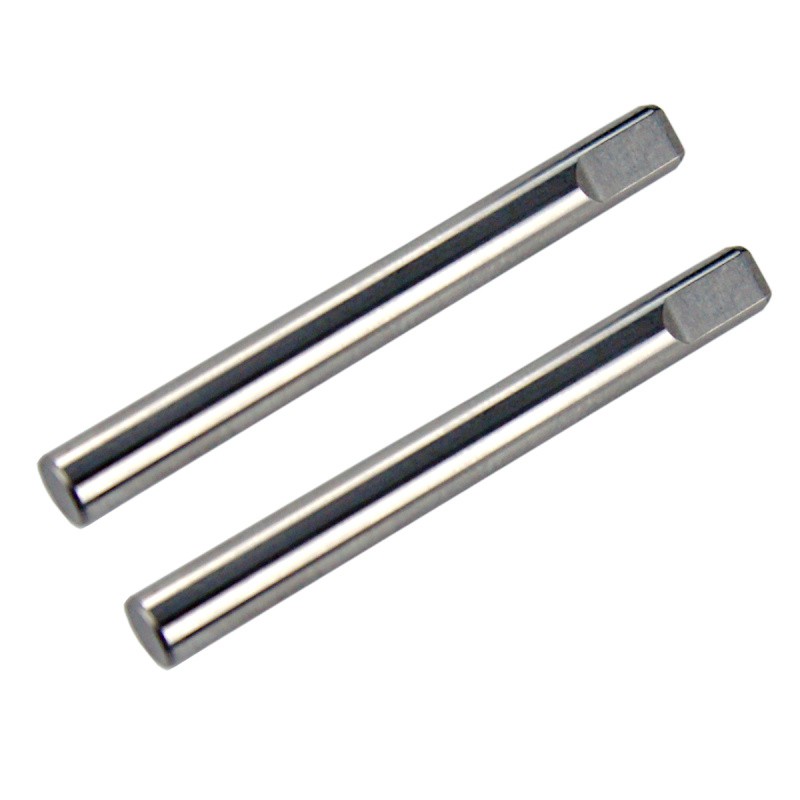

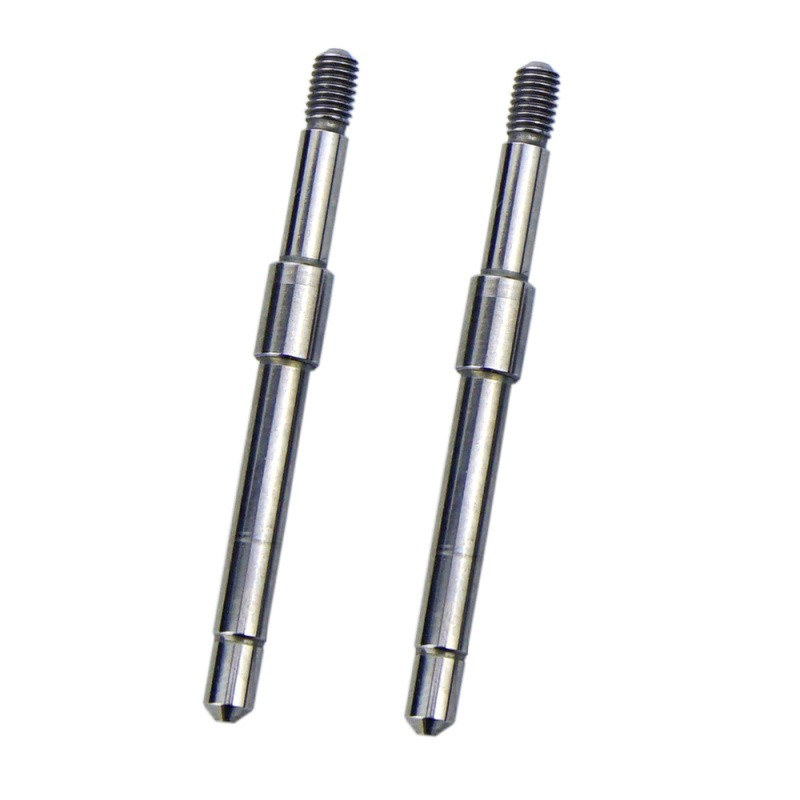

به عنوان یک تامین کننده شفت موتور DC، ما طیف گسترده ای از شفت های موتور با کیفیت بالا را ارائه می دهیمشفت موتور SUS303 SUS304 SUS316،شفت موتور DC، وشفت موتور بدون برس. شفت های ما از مواد مرغوب ساخته شده اند و برای اطمینان از عملکرد و قابلیت اطمینان بهینه، مهندسی شده اند. چه برای یک موتور DC کوچک در یک محصول مصرفی یا یک موتور صنعتی بزرگ به شفت نیاز داشته باشید، ما می توانیم راه حل مناسبی را برای نیازهای شما ارائه دهیم.
نتیجه گیری
اندازه گیری جابجایی زاویه ای شفت موتور DC برای اطمینان از عملکرد و کنترل صحیح موتورهای DC ضروری است. روش های مختلفی برای اندازه گیری جابجایی زاویه ای وجود دارد که هر کدام مزایا و محدودیت های خاص خود را دارند. با در نظر گرفتن دقیق نیازهای خاص برنامه خود، می توانید مناسب ترین روش اندازه گیری را برای دستیابی به نتایج دقیق و قابل اعتماد انتخاب کنید.
اگر به محصولات شفت موتور DC ما علاقه مند هستید یا به اطلاعات بیشتری در مورد اندازه گیری جابجایی زاویه ای نیاز دارید، لطفاً برای تهیه و بحث بیشتر با ما تماس بگیرید. ما متعهد به ارائه بهترین محصولات و خدمات به مشتریان خود هستیم.
مراجع
- جانسون، ام (2018). "سیستم های کنترل موتور و بازخورد." آموزش مک گراو هیل.
- اسمیت، A. (2020). "حسگرها و محرک ها: کاربردهای صنعتی." وایلی.
- براون، تی (2019). "ماشین های الکتریکی و درایوها." پیرسون.
